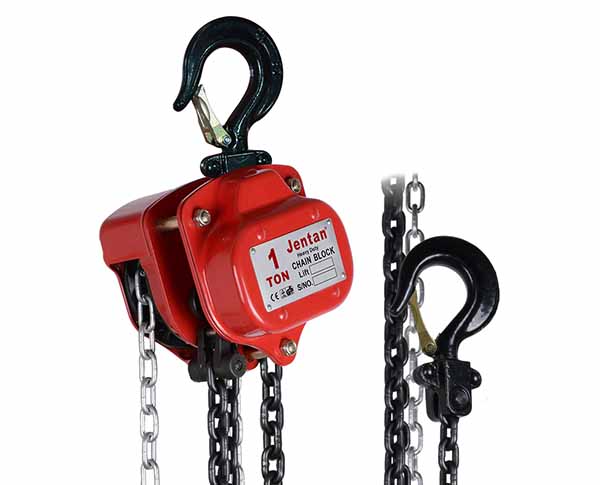

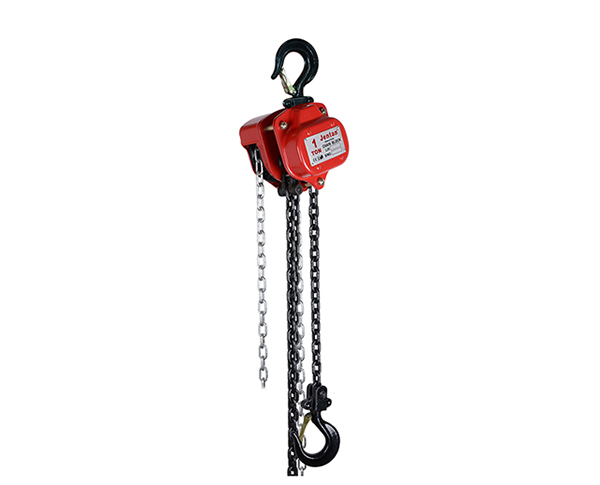

VC-A 手拉葫蘆
● 結構緊湊、鉤間距小 - 使用空間廣泛
● 高精度機加工齒輪
● 齒輪箱耐沖擊罩殼保護
● 起重鏈輪帶高強度軸承

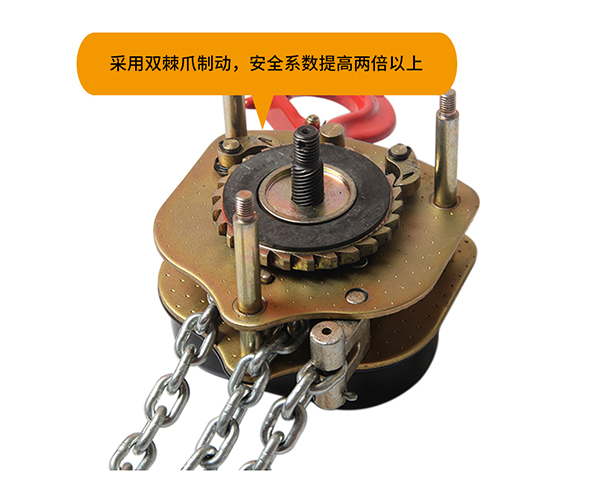

● 雙棘爪剎車系統
● 剎車系統棘輪罩殼防護
● 工程優化手鏈輪罩殼 - 高速操作不卡鏈
● 雙高精度機加工導鏈輪
● 鍍鋅支撐桿、墻板及起重鏈導鏈機構
● 高強度 - 葫蘆壽命超過 1500 次歐盟標準疲勞測試
| JTVC-A 參數表 | |||||||||||

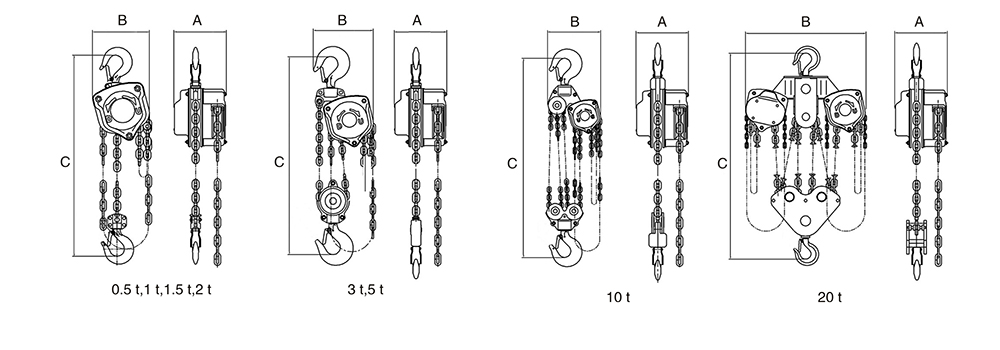

| 型號 | 額定載荷 | 起升高度 | 試驗載荷(KN) | 手拉力 (N) | 起重鏈條 | 尺寸規格 | 重量 | ||||
| 行鏈數 | 直徑x節距 | H | A | B | D | ||||||
| VC0.5 | 0.5 | 2.5 | 7.5 | 350 | 1 | 5X15 | 285 | 126 | 145 | 28 | 8.4 |
| VC1 | 1 | 2.5 | 15 | 330 | 1 | 6.3X19 | 315 | 151 | 159 | 32 | 12 |
| VC1.5 | 1.5 | 2.5 | 22.5 | 348 | 1 | 7.1X21 | 340 | 151 | 178 | 36 | 16.2 |
| VC2 | 2 | 3 | 3 | 365 | 1 | 8X24 | 380 | 183 | 205 | 36 | 20 |
| VC3 | 3 | 3 | 45 | 360 | 2 | 7.1X21 | 475 | 151 | 208 | 46 | 24 |
| VC5 | 5 | 3 | 75 | 410 | 2 | 9X27 | 600 | 183 | 264 | 46 | 41 |
| VC7.5 | 7.5 | 3 | 112.5 | 410 | 3 | 9X27 | 700 | 185 | 355 | 57 | 65 |
| VC10 | 10 | 3 | 150 | 435 | 4 | 9X27 | 720 | 188 | 398 | 57 | 79 |
| VC15 | 15 | 3 | 225 | 435 | 6 | 9X27 | 870 | 190 | 580 | 75 | 120 |
| VC20 | 20 | 3 | 300 | 435X2 | 8 | 9X27 | 890 | 192 | 630 | 82 | 193 |
| VC30 | 30 | 3 | 450 | 435X2 | 12 | 9X27 | 1000 | 330 | 670 | 106 | 220 |
| VC50 | 50 | 3 | 750 | 435X2 | 22 | 9X27 | 1950 | 410 | 900 | 130 | 1092 |
